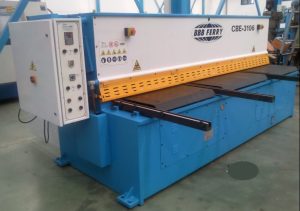

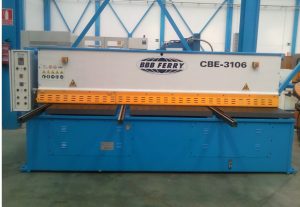

Cizalla hidráulica Ferry CBE-3106 de 3.100x6mm
ERMAKSAN, known as one the top world wide manufacturer in sheet metal industry, proudly announces its lates shear model to the market, which we call it hydraulic Swing Beam Shear “HGS”. HGS is a perfect choice with its modern design, durable heavy body and precise cutting quality. Long lasting and durable upper beam plays a major role in cutting. Fast and precise blade gap adjustment system is placed on the right side of the machine. Blade gap adjustment for high quality cuttings could easily be made from single point. You will realize how great of a choice it was to go with ERMAK HGS Shear once you start using it. High performance investment friendly solutions;
Easy gap adjustment system helps you to get perfect cuts from the first cut. Customer benefits
Solutions based on your needs;
HGS shears are designed to meet your fabricating needs when fast and flexiable cuts are in demand. Cybelec DNC61G – Optional Controller
User – friendly:
Improved features:
Better cuttings:
La cizalla-guillotina FERRY CBE está construida con una tecnología basada en la eliminación de los puntos de fricción, garantizando la ausencia de mantenimiento por este concepto. La simplicidad en los elementos mecánicos e hidráulicos que componen la máquina y la gran solidez de los cilindros hidráulicos principales garantizan una duración ilimitada sin mayor mantenimiento que un engrase cada cierto tiempo |
||
| La cizalla-guillotina FERRY CBE está construida con una tecnología basada en la eliminación de los puntos de fricción, garantizando la ausencia de mantenimiento por este concepto.La simplicidad en los elementos mecánicos e hidráulicos que componen la máquina y la gran solidez de los cilindros hidráulicos principales garantizan una duración ilimitada sin mayor mantenimiento que un engrase cada cierto tiempo |  |
|
Datos técnicos |
||
| Longitud de corteEspesor máximo de corte (hierro)Espesor máximo de corte (inox)Longitud del tope
Ángulo de corte Número de cortes Número de cortes velocidad especial Potencia de motor Peso |
3.100 mm 6 mm 3 mm 1.000mm 1.2º 18 22 11 5.5 tm |
|
Otros datos |
||
|
||
5
|
CONFIGURACIÓN DE LA MÁQUINA |
|
| ARMAZÓNPreviamente a la soldadura, la chapa se mecaniza mediante un mandrinado de los laterales y cuerpo de la máquina. Después se procede a su soldadura y nuevamente se remandrina con lo que se consigue eliminar las tensiones producidas por el soldeo. Al mecanizarse en un solo posicionamiento o estacada, alcanza un perfecto paralelismo que resulta básico para el resultado final del producto. | |
| BASCULANTEUn solo cuerpo de gran rigidez sujeta el puente y evita las flexiones en la parte central tan habituales en otras construcciones, consiguiendo un corte perfecto en toda la longitud.Rápida recuperación del basculante mediante muelles de gran resistencia que una vez realizado el corte y eliminada la presión del aceite hidráulico retornan al punto de inicio. | |
| PISADORESDescienden hidráulicamente lo que permite un apriete regulable según el espesor y dureza de la chapa a cortar. En la parte que contacta con el material dispone de una arandela de teflón para evitar rayas y marcas en chapas pulidas. La recuperación es también regulable. | |
| TOPE TRASERO CON UNA LONGITUD DE 1.000 MMCompuesto de dos conjuntos independientes de guía y husillo a bolas que garantizan un desplazamiento perfecto a la medida precisa siempre.La barra transversal que conforma el apoyo de la chapa viene rectificada con posibilidad de regulación mecánica por sectores corrigiendo si fuera el caso el desajuste que los golpes de la chapa pueda llegar a ocasionar.El recorrido útil de este tope llega a 1000 mm donde mediante un dispositivo mecánico se eleva lo suficiente para permitir el paso de la chapa y efectuar un corte a superior profundidad. En este caso la referencia se efectúa por la consola delantera que daría la medida deseada. | |
CONTROL CN ELGO MODELO P-9521 QUE INCORPORA:
|
 |
