Descripción
|

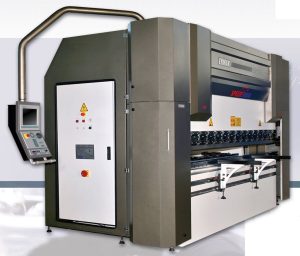

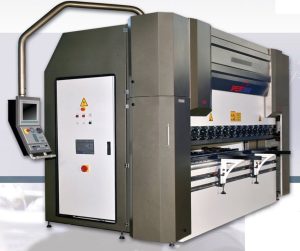

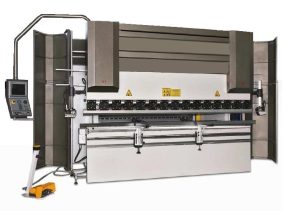

Plegadora electrónica sincronizada a 4 ejes Ferry PPE-CNC 3120 Speeder de velocidad extrema
|
||||
| Longitud de plegado |
3.100 mm. |
|||
| Distancia entre montantes |
2.550 mm. |
|||
| Potencia de máquina |
120 tn. |
|||
| Cuello de cisne |
400 mm. |
|||
| Carrera del cilindro |
180 mm. |
|||
| Distancia mesa-trancha |
429 mm. |
|||
| Recorrido tope trasero |
500 mm. |
|||
| Altura de trabajo |
900 mm. |
|||
| Potencia de motor |
11 kw. |
|||
| Capacidad depósito de aceite |
200 l. |
|||
| Dimensiones:
− Ancho total
− Largo total − Alto total |
2.050 mm. 220 mm. 1.560 mm. 4.250 mm. 2.800 mm. |
|||
| Peso aproximado |
8,5 tn. |
|||
|
|
||||
|
TABLA DE VELOCIDADES SPEEDER |
||||
|
MODELO |
VEL. APROXIMACION |
VEL. TRABAJO |
VEL. RETROCESO |
|
| PPE-CNC SPEEDER 2600X80 |
175 MM/SEG |
20 MM/SEG |
200 MM/SEG |
|
| PPE-CNC SPEEDER 2600X120 |
180 MM/SEG |
20 MM/SEG |
200 MM/SEG |
|
| PPE-CNC SPEEDER 3100X80 |
180 MM/SEG |
20 MM/SEG |
200 MM/SEG |
|
| PPE-CNC SPEEDER 3100X120 |
185 MM/SEG |
20 MM/SEG |
200 MM/SEG |
|
| PPE-CNC SPEEDER 3100X160 |
185 MM/SEG |
20 MM/SEG |
200 MM/SEG |
|
| PPE-CNC SPEEDER 3100X200 |
190 MM/SEG |
20 MM/SEG |
200 MM/SEG |
|
| PPE-CNC SPEEDER 3100X250 |
190 MM/SEG |
20 MM/SEG |
190 MM/SEG |
|
| PPE-CNC SPEEDER 3100X300 |
200 MM/SEG |
20 MM/SEG |
185 MM/SEG |
|
| PPE-CNC SPEEDER 4100X120 |
195 MM/SEG |
20 MM/SEG |
200 MM/SEG |
|
| PPE-CNC SPEEDER 4100X160 |
200 MM/SEG |
20 MM/SEG |
200 MM/SEG |
|
| PPE-CNC SPEEDER 4100X200 |
200 MM/SEG |
20 MM/SEG |
200 MM/SEG |
|
| CONFIGURACION DE LA MAQUINA
|
|
| EQUILIBRADO AUTOMATICO mediante indexación de ejes al arrancar la máquina |
INCLUIDO |
|
CONTROL NUMÉRICO DELEM DA-66 2D CON GRÁFICOS A COLOR. GESTIONA DESDE EL CNC:
|
INCLUIDO
|
| TOPE TRASERO de alta velocidad conducido por servo-motor sobre guías lineales y husillos a bolas con tolerancias de +/- 0.01 en los ejes x; r. Que se autoposiciona en cada paso del plegado. |
INCLUIDO |
| 5 BRIDAS INDEPENDIENTES por metro como soporte de punzón |
INCLUIDO |
| Utillaje estandar montado en máquina
− Punzones tratados a 140 kgs. En tramos de 835 mm a toda la longitud de la máquina. − 1 punzón igual al anterior fraccionado en varios tramos con bigornias laterales. − Matriz con 4 bocas anchura 60 mm en tramos de 835 mm a toda la longitud de la máquina |
Incluido |
| VALVULAS DE ÚLTIMA GENERACIÓN que permiten un alto rendimiento en las repeticiones y una perfecta sincronizacion de sus cilindros hidráulicos. |
INCLUIDO
|
| Mesa estrecha:
Nos asegura un mejor aprovechamiento de la máquina para realizar plegados difíciles. Cajera autocentrante: Permite adaptar y centrar las matrices de forma rápida y precisa, evitando malas posiciones con respecto al punzón. Mesa de compensación tipo wila motorizada y regulada por el cnc: Evita la perdida de grados en los pliegues de forma automática acorde con las toneladas aplicadas. |
Incluido |
| Dos soportes delanteros de chapa deslizantes |
Incluido |
| SEGURIDAD LASER: Permite realizar trabajos muy precisos sin obstaculizar los movimientos de operarios y materiales, prevaleciendo en todo momento la seguridad. |
INCLUIDO |
|
CONTROL NUMERICO DELEM-DA-66 |
||
| PRESTACIONES | ||
| Fácil uso de manejo para usuarios y ahorro en tiempos muertos y pruebas de plegado | ||
| Programación gráfica: significa únicamente diseñar el perfil del producto sobre la pantalla.
Cálculo de secuencias de plegado: el programa BEND EXPERT calcula automáticamente las secuencias de plegado adecuadas y el usuario puede examinar en el monitor la pieza a fabricar en simulación bidimensional con el correspondiente cálculo del desarrollo de la chapa Simulación en DOS dimensiones (2 D):. También y en función de las características de la pieza expondrá el orden de plegado para que los útiles tengan acceso y pueden ejecutar todos los dobleces Librería de utillaje: El control DA-66 dispone de una página donde colocar todas las características con medidas de los utillajes que se pueden utilizar |
||
| Arquitectura modular con innovadora electrónica | ||
| 2500 líneas de programa: para memorizar las piezas deseadas con los útiles necesarios y así evitar en piezas repetidas una nueva programación. Con ello se consigue archivar directamente un número muy alto de programas.
Disco suplementario (opcional): para cualquier ampliación de la capacidad de archivo del control. Sistema de señalización de errores y ayuda: para evitar fallos en la programación y operatividad de la máquina. Con ello reduce al mínimo el tiempo de busca del inconveniente. |
||
| Interface RS 234 o Interface opcional Ethernet para un funcionamiento flexible del DNC. | ||
| CARACTERISTICAS TECNICAS | ||
|
||
| ESPECIFICACIONES DE PROGRAMA: | ||
|
0-999,99 mm 0,001 mm +/- 0,01 0-180º 0-999,99 mm 0-999,99 mm 0 a +/- 50 mm 0-10 s 0,1 – 20,0 mm/s 0-999,99 mm 0,1 – 20,0 mm |
|
|
0 – 16,000 MM 0,1 – 0,01 MM 0 – 9,999 MM 600 MM/S. MAX |
|
| CALCULO AUTOMÁTICO DE FUNCIONES: | ||
|
||
| CONTROL DE EJES | ||
|
Velocidad ciclo completo y control sincronizado
Servoloop Servoloop Servoloop Servoloop Cambio útil |
|
| FUNCIONES OPCIONALES: |
|
| INTERFACE: |
|
| INCLUYE: |
|
|
|
