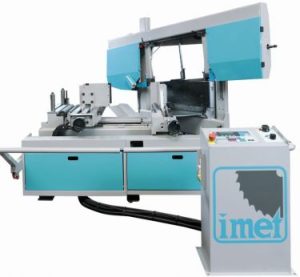

Sierra de cinta automática H 601 AF-NC con alimentador sincronizado y giro derecha a 60º

Sierra de cinta automática hidráulica con control numérico, ideal para cortes de serie de materiales perfilados y macizos. Estructura metálica, tubería, etc., corta hasta 60º izquierda, con posicionamiento manual.

Detalles de construcción:

• Arco de acero y sección tubular, plano de trabajo con cojinetes cónicos precargados, movimiento del arco sobre estructura montante y transmisión con dos guías lineales y ricirculo de esferas.
• Mando de control CNC posicionado arriba una consola móvil, con regulación de la velocidad de bajada y del esfuerzo de corte.
• Poleas de 520 mm. de diámetro. Motorreductor monobloque de larga duración.
• Patines guía hoja regulable con insertos en metal endurecido y cojinetes de guía.

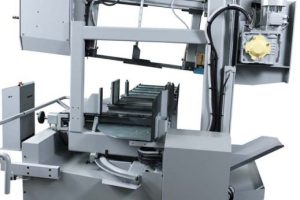

• Carro alimentador de 550 mm. El movimiento se transmite con tornillo a ricirculo de esferas motor eléctrico y inverter electrónico.
• Abertura de las dos mordazas del carro alimentador autocentrantes, para adelantar material no muy rectilíneo.
• Equipo de la versión standard: Variador de velocidad hoja electrónico, dispositivo mecánico para detección inicio de corte ( detector con guía lineal), regulación de la velocidad de bajada y del esfuerzo de corte en la consola, regulación mecánica de la tensión de la hoja y control eléctrico.
• La elevada tensión ( 2300 Kg/cm² ) y la inclinación de la hoja ( 6° ) mejoran el tiempo de corte.
• CORTA A 90° REDONDOS HASTA 510 mm., CUADROS HASTA 450 mm. Y RECTANGULARES HASTA 610×450 mm.

Características técnicas:

Otros detalles:

	lubricación mínimal Con la lubricación mínimal montada, se cancela la dispersión de refrigerante líquido típico en ‘utilizar aceite emulsionable, la vida de la hoja no está afectada en modo alguno.
	Angulo H 601 En la sierras H 601 la lectura de l’angulo de corte se realiza a través de una graduaciones de fácil lectura situada en frente de la máquina.

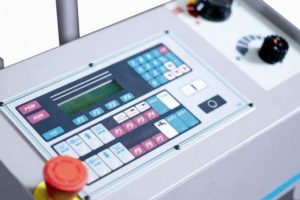

	Consolle H 601 AF-NC El control numérico de las máquinas H 601 AF-NC está montado en una consola móvil para un posicionamiento fácil y comodo por el operador.
	Tornillo adelantador En todas las sierras de cinta automática de control numérico, la movimientacion del adelantador es a través de un tornillo de recirculación de bolas y un motoreductor controlado por un inverter.
	Display angolo H 601 OPCIONAL Se puede pedir un lector digital de ángulo de corte, con una gran pantalla LCD.
	Poleas H 601 Las sierras H 601 han de serie poleas de hierro colado de grande tamano para prevenir el exceso de stressamento de la hoja.

Accesorios opcionales:

	Plano de rodillos KS Planos de rodillos sueltos, para utilizar en el lado de carga o en el lado de descarga, con estructura en acero electrosodada, modulos de 1,5 metros, con 6 rodillos en acero galvanizado y cojinetes de soporte y un pedestal.
	Rodillos verticales RTSKS En caso que vuestra máquina monte el dispositivo de corte a paquete, se recomienda también de pedir los rodillos de contención vertical del material a cortar.
