Descripción

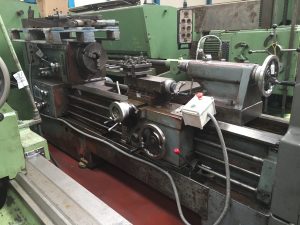

Torno paralelo Géminis 650 de 1.500mm entre puntos

El torno paralelo Géminis es una máquina muy robusta y sobria, que permite el acceso más directo del operario a os mecanismos de control y maniobra, así como una completa visibilidad desde el puesto de trabajo.

Detalles de fabricación:

Su cuidadosa fabricación, hacen de este torno una excepcional máquina en cuanto a precisión y prestaciones.

• Los rodamientos en los apoyos delanteros son cónicos

• Bancada de construcción cerrada en fundición aleada y templada por inducción y rectificada.
• Cabezal con engranajes y ejes en acero cementado, tratado y rectificado.
• Caja de pasos y avances cerrada.
• Delantal con dispositivo de seguridad contra sobre-cargas.
• Carro longitudinal con engrase semiautomático y guías para el carro transversal templadas y rectificadas.
• Husillo transversal templado y rectificado.
• Contrapunto con caña templada y rectificada.
• Ranura de sujeción para extracción de herramientas.

Características técnicas:

Capacidad de trabajo:

• Altura de puntos desde la guía plana: 315mm
• Diámetro máximo sobre carro: 390mm
• Diámetro máximo sobre la bancada: 650mm
• Diámetro sobre escote: 820mm
• Longitud de escote desde nariz: 310mm
• Longitud de escote desde plato: 193mm
• Distancia entre puntos: 1.500mm

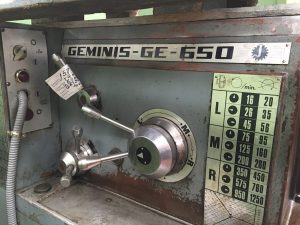

Cabezal:

Diámetro de agujero del eje principal: 84mm

Velocidades:

• Gama lenta: 13-1000rpm
• Gama estándar: 16-1250rpm
• Gama rápida: 20-1580rpm

Pasos y avances:

• Diámetro del husillo patrón: 40mm
• Paso del husillo: 6mm

Bancada:

• Anchura: 450mm
• Altura (hasta la guía plana): 360mm

Otros detalles:

Accesorios incluidos:

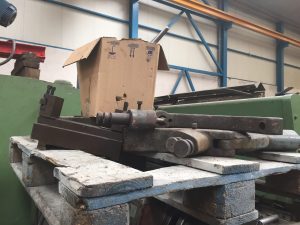

• Luneta fija
• Luneta móvil
• Contrapunto

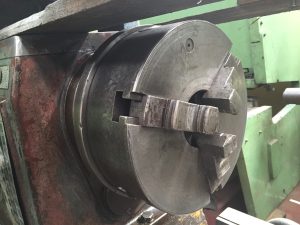

• Plato de 3 garras
• Torreta
